Mẫu thiết kế cho cơ cấu dập có thể điều chỉnh tải

Hôm nay, shop.thuviencokhi.com xin giới thiệu đến quý khách hàng mẫu thiết kế cho cơ cấu dập có thể điều chỉnh tải. Quý khách hàng có thể tham khảo mẫu thiết kế bên dưới.

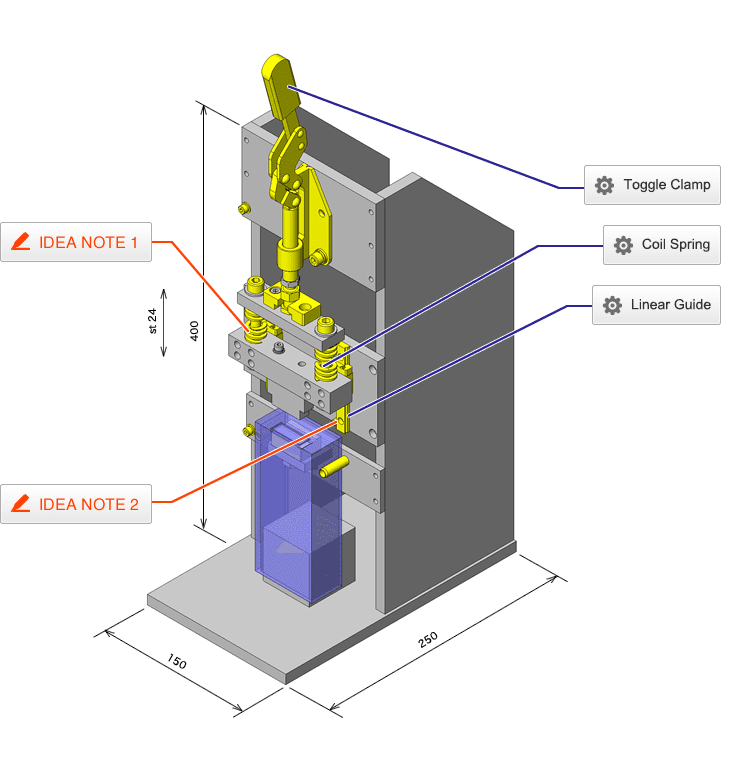

Trong thiết kế này, quý khách hàng có thể tham khảo các thành phần và linh kiện chúng tôi có cung cấp (được liệt kê bên dưới và chỉ dẫn trong hình).

1. Toggle Clamp (cơ cấu kẹp chuyển đổi): quý khách có thể tham khảo catalog tại link sau https://shop.thuviencokhi.com/san-pham/clamp-co-cau-kep

2. Coil Spring (lò xo xoắn): quý khách có thể tham khảo catalog tại link sau https://shop.thuviencokhi.com/san-pham/springs-lo-xo-cho-khuon-dap

3. Linear Guide (dẫn hướng tuyến tính): quý khách có thể tham khảo catalog tại link sau https://shop.thuviencokhi.com/san-pham/standard-linear-guides-dan-huong-tuyen-tinh-tieu-chuan

4. Idea note 1: lò xo tải có thể được điều chỉnh qua trái hoặc qua phải với các ốc gần dẫn hướng, bên cạnh đó tải của cơ cấu dập có thể được điều chỉnh thông qua cơ cấu kẹp chuyển đổi.

5. Idea note 2: các chốt định vị của dẫn hướng tuyến tính có thể nhô lên một chút để ngăn các khối rơi ra khỏi ray trượt trong quá trình lắp ráp và làm việc.

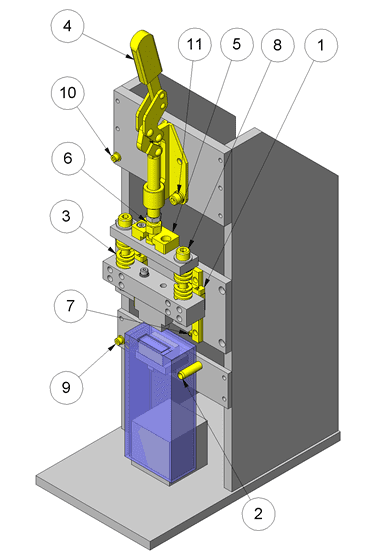

Chi tiết về từng linh kiện của thiết kế quý khách hàng có thể tham khảo bên dưới:

​1. Standard Linear Guides – Dẫn hướng tuyến tính tiêu chuẩn

​2. Locating Pins – Chốt cố định

3. Accessories – Phụ kiện khuôn nhựa

4. Clamp – Cơ cấu kẹp

5. Shaft Supports – giá đỡ trục

6. Cylinder Connecting Components – Phụ kiện kết nối cho xi lanh

7. Adjusting, Fastening, Magnets – Phụ kiện điều chỉnh, siết chặt và nam châm

8 + 9 + 10 + 11. Hex Socket Head Cap Screws – Ốc đầu lỗ lục giác

Nếu không tìm được thông tin về sản phẩm và linh kiện thì hãy liên hệ trực tiếp với chúng tôi qua zalo, messenger hoặc số hotline của công ty.

Xin chân thành cảm ơn quý khách hàng.

(Bài viết có tham khảo nội dung từ Misumi)
